Coilkipphaken
SIEGERT-Coilkipphaken

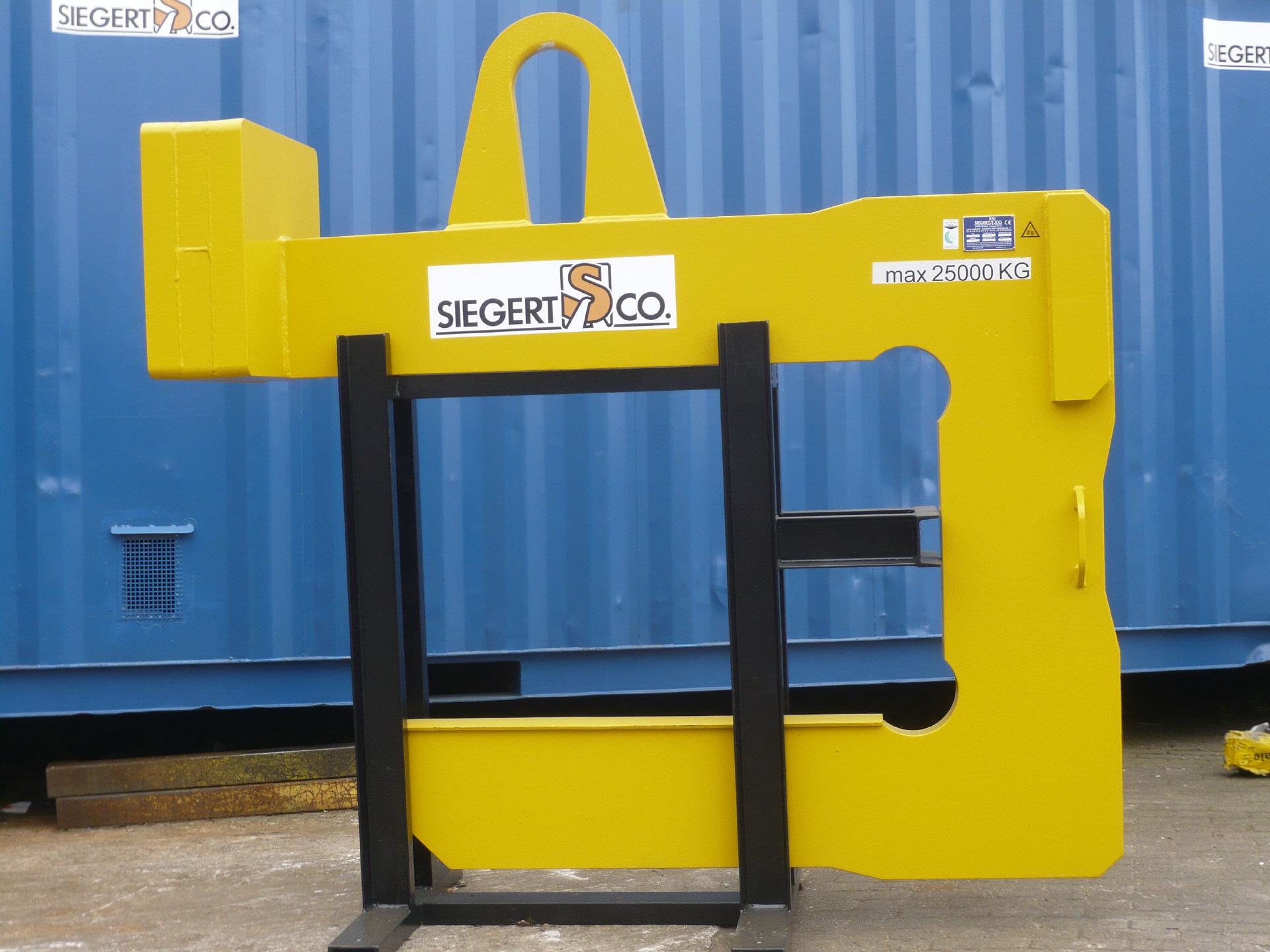

Der SIEGERT-Coilkipphaken, Typ CKI, ist geeignet für das Wenden der Coils von der horizontalen in die vertikale Achse, bzw. umgekehrt. Diese spezielle Coilhaken erhält eine bewegliche Kippauflage mit einer Nase, die den Coil festhält.
Für größere und schwerere Coil empfehlen wir den Einsatz eines Coilwendtisches.
- Tragf. 1 - 4t
- Maße Aufhänger
- Skizze
- Bilder
|
Tragf. (Kg) |
Greifw. min. |
Greifw. max. |
Durchmesser innen min. |
I | D | H |
Eigen- gew. |
Typ |
| 1000 | 100 | 200 | 300 | 450 | 89 | 600 | 9 | CKI 10/2 |
| 1000 | 200 | 300 | 400 | 500 | 80 | 600 | 10 | CKI 10/3 |
| 2500 | 100 | 200 | 300 | 500 | 89 | 725 | 11 | CKI 25/2 |
| 2500 | 200 | 300 | 400 | 500 | 80 | 740 | 14 | CKI 25/3 |
| 4000 | 300 | 400 | 500 | 650 | 120 | 840 | 32 | CKI 40/4 |
Änderung
Technische Änderungen und Irrtümer vorbehalten
| Tragfähigkeit | V | W | X | Y | NG Haken |
| 1000 | 115 | 55 | 15 | 20 | |
| 2500 | 150 | 75 | 15 | 30 | |
| 4000 | 150 | 75 | 20 | 40 |
Änderung
Technische Änderungen und Irrtümer vorbehalten
