Starre Traversen
SIEGERT Starre Traversen von 0,5 bis 40t
Siegert-Traversen werden eingesetzt zum sicheren und schonenden Transport von langen Gütern, die an zwei Punkten mittels Seilen oder Ketten angeschlagen werden.
Der SIEGERT Typ TR, ist gebaut als Schweißkonstruktion aus Formstahl mit zwei schwenk- und drehbaren Wirbelhaken im festen Abstand „G“.
Die Aufhängung erfolgt über eine mittig angebrachte Öse.
Der SIEGERT Typ TRB, ist ausgeführt wie Typ TR, jedoch mit 2 Brennhaken am Ende der Traverse im festen Abstand (G).
- Tragf. 1 - 5 t
- Tragf 7,5 - 20 t
- Tragf. 25 - 40 t
- Maße Aufhänger
- Skizze

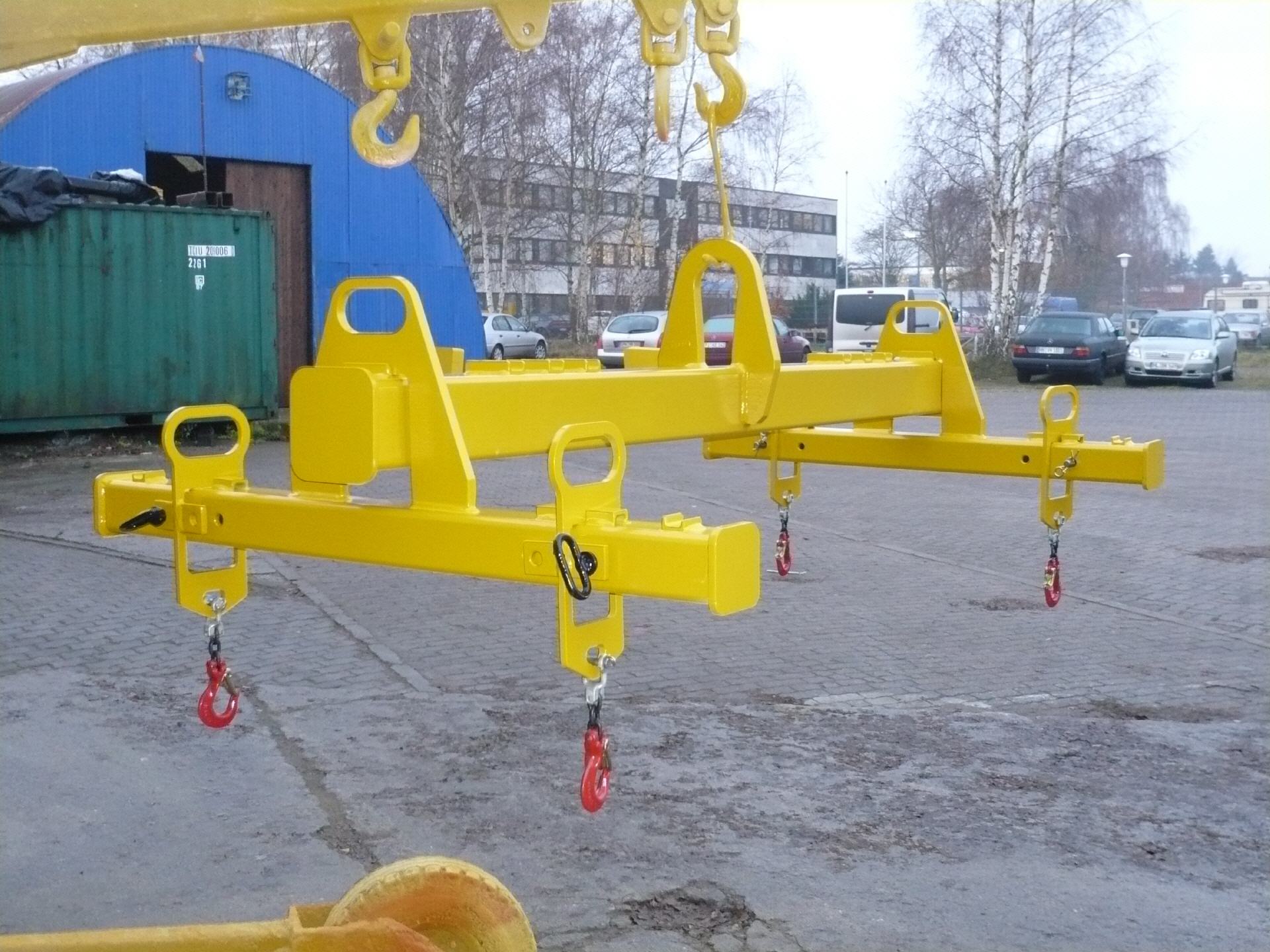

- Bilder
|
Tragfähig- keit (Kg) |
Greifweite | H | HB |
Eigen- gewicht |
Typ |
| 500 | 1000 | 435 | 190 | 14 | TR 5/1 |
| 500 | 2000 | 435 | 190 | 24 | TR 5/2 |
| 500 | 3000 | 475 | 230 | 52 | TR 5/3 |
| 500 | 5000 | 475 | 230 | 84 | TR 5/5 |
| 1000 | 1000 | 445 | 190 | 15 | TR 10/1 |
| 1000 | 2000 | 484 | 230 | 38 | TR 10/2 |
| 1000 | 3000 | 484 | 230 | 53 | TR 10/3 |
| 1000 | 5000 | 525 | 270 | 110 | TR 10/5 |
| 2500 | 1000 | 562 | 260 | 28 | TR 25/1 |
| 2500 | 2000 | 603 | 300 | 55 | TR 25/2 |
| 2500 | 3000 | 523 | 320 | 87 | TR 25/3 |
| 2500 | 5000 | 694 | 360 | 180 | TR 25/5 |
| 5000 | 1000 | 674 | 335 | 42 | TR 50/1 |
| 5000 | 2000 | 721 | 375 | 86 | TR 50/2 |
| 5000 | 3000 | 771 | 425 | 160 | TR 50/3 |
| 5000 | 5000 | 762 | 455 | 420 | TR 50/5 |
Änderung
Technische Änderungen und Irrtümer vorbehalten
|
Tragfähig- keit (Kg) |
Greifweite | H | HB |
Eigen- gewicht |
Typ |
| 7500 | 1000 | 771 | 420 | 65 | TR 75/1 |
| 7500 | 2000 | 812 | 470 | 115 | TR 75/2 |
| 7500 | 3000 | 971 | 530 | 231 | TR 75/3 |
| 7500 | 5000 | 971 | 550 | 564 | TR 75/5 |
| 10000 | 1000 | 946 | 480 | 88 | TR 100/1 |
| 10000 | 2000 | 1006 | 540 | 165 | TR 100/2 |
| 10000 | 3000 | 1066 | 600 | 282 | TR 100/3 |
| 10000 | 5000 | 1086 | 620 | 721 | TR 100/5 |
| 15000 | 1000 | 1170 | 480 | 88 | TR 150/1 |
| 15000 | 2000 | 1230 | 540 | 165 | TR 150/2 |
| 15000 | 3000 | 1270 | 600 | 282 | TR 150/3 |
| 15000 | 5000 | 1190 | 620 | 721 | TR 150/5 |
| 20000 | 1000 | 840 | 540 | 234 | TR 200/1 |
| 20000 | 2000 | 900 | 600 | 440 | TR 200/2 |
| 20000 | 3000 | 920 | 620 | 620 | TR 200/3 |
| 20000 | 5000 | 1000 | 700 | 1132 | TR 200/5 |
Änderung
Technische Änderungen und Irrtümer vorbehalten
|
Tragfähig- keit (Kg) |
Greifweite minimal |
Greifweite maximal |
H | HB |
Eigen- gewicht |
Typ |
| 30000 | 1000 | 2000 | 935 | 705 | 646 | TV 300/2 |
| 30000 | 1000 | 3000 | 995 | 765 | 908 | TV 300/3 |
| 30000 | 1000 | 5000 | 1095 | 865 | 1516 | TV 300/5 |
| 40000 | 1000 | 2000 | 1055 | 795 | 774 | TV 400/2 |
| 40000 | 1000 | 3000 | 1105 | 845 | 1039 | TV 400/3 |
| 40000 | 1000 | 5000 | 1255 | 995 | 1760 | TV 400/5 |
Änderung
Technische Änderungen und Irrtümer vorbehalten
| Tragfähigkeit | V | W | X | Y | g | NG Haken |
| 500 | 105 | 50 | 10 | 15 | ||
| 1000 | 115 | 55 | 15 | 20 | ||
| 2500 | 150 | 75 | 20 | 30 | ||
| 5000 | 190 | 90 | 25 | 40 | ||
| 7500 | 240 | 110 | 30 | 50 | ||
| 10000 | 270 | 130 | 30 | 60 | ||
| 15000 | 330 | 155 | 40 | 70 | ||
| 20000 | 370 | 170 | 50 | 80 | ||
| 30000 | 450 | 210 | 60 | 95 | ||
| 40000 | 500 | 225 | 70 | 105 |
Änderung
Technische Änderungen und Irrtümer vorbehalten
|
|
|
SIEGERT Traverse Typ TR |
SIEGERT Traverse Typ TRB |
